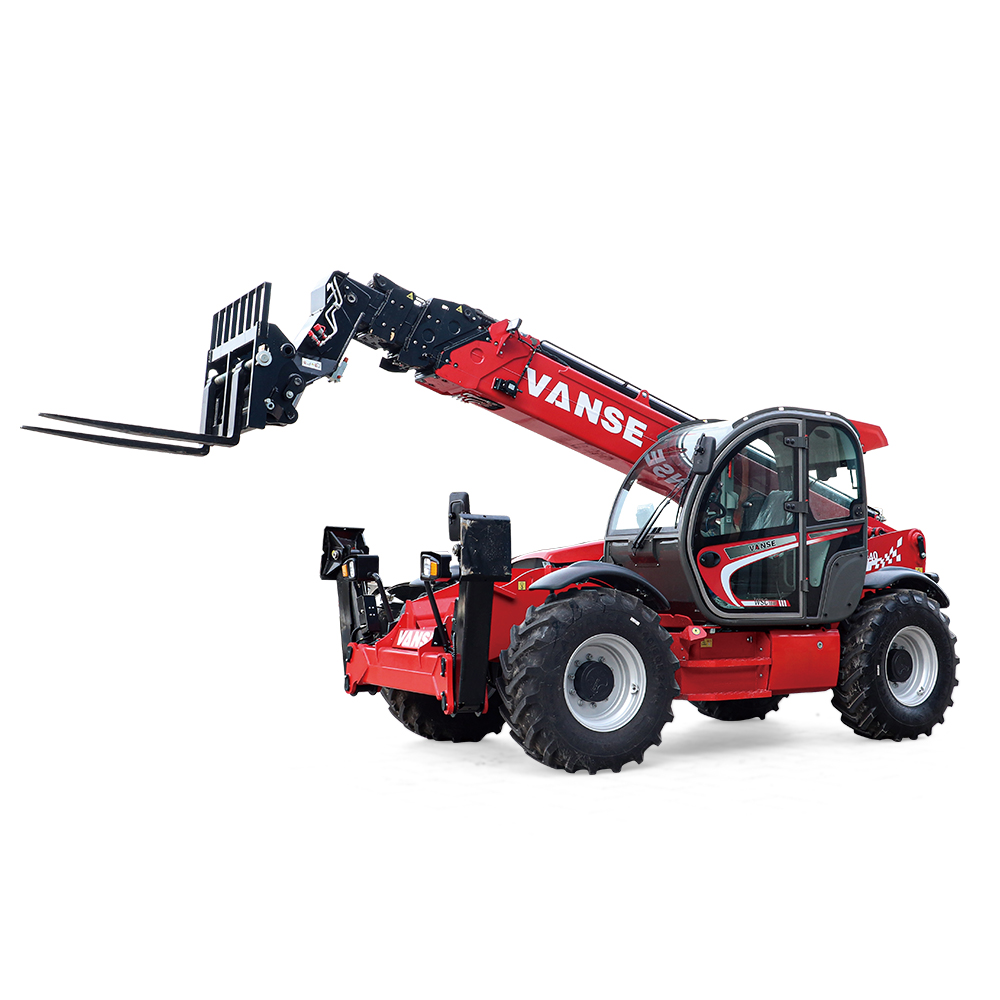

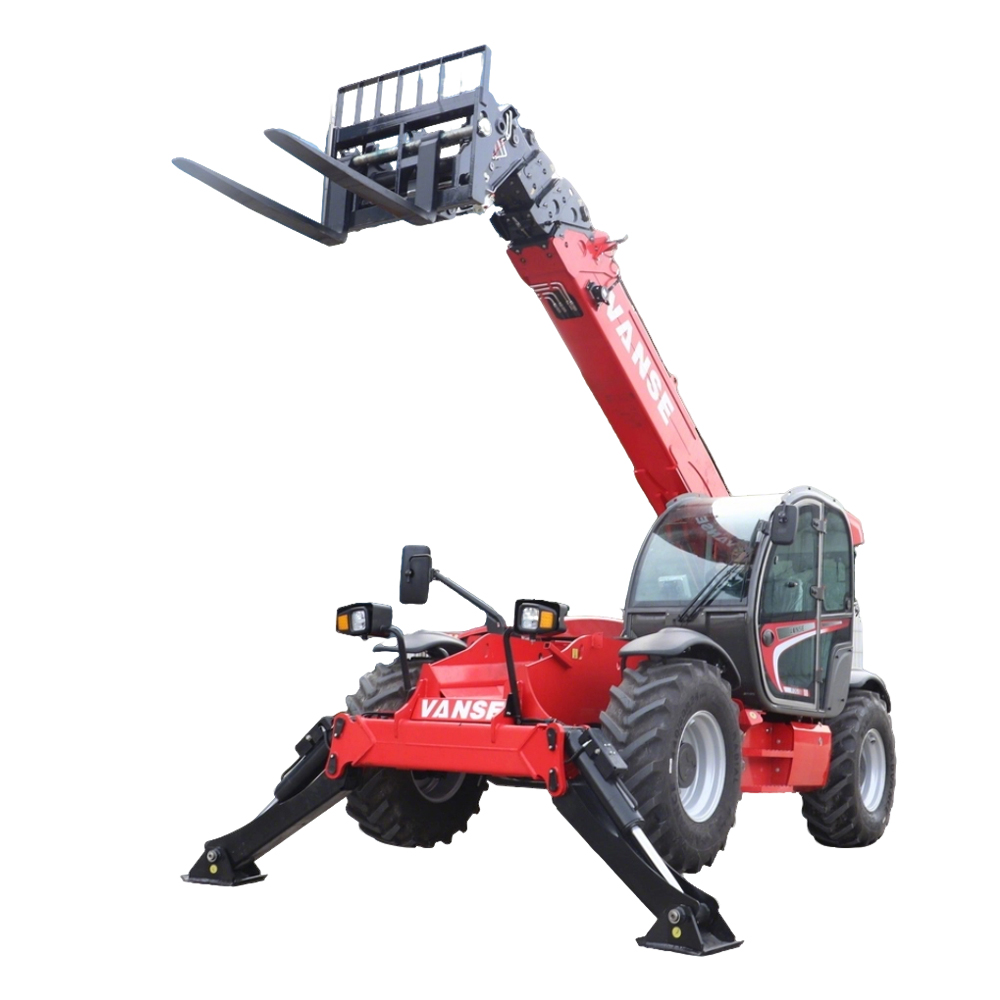

Manipolatore Telescopico VANSE 1840
17,6 m/57,74 ft
Altezza massima di sollevamento
4.000 kg
Capacità di carico nominale
81 kW
Potenza massima motore
4WD
Sistema di trazione
Progettato per operazioni ad altissima portata e impieghi gravosi, questo manipolatore telescopico da 18 m offre eccezionale capacità di sollevamento, stabilità superiore su terreni accidentati e ampia compatibilità con attrezzi, ideale per costruzioni su larga scala, porti e miniere.
Condividi questo prodotto

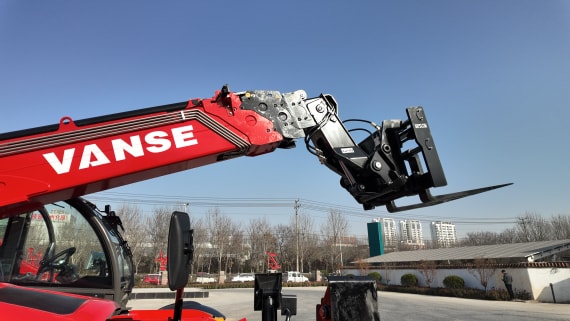

Struttura Telescopica Multi-Stadio
La struttura telescopica multi-stadio consente regolazioni precise della lunghezza, passando fluidamente da spazi stretti ad aree aperte, migliorando significativamente l’utilizzo dello spazio. Il braccio ha superato test di stress rigorosi e ottimizzazione strutturale per garantire stabilità e sicurezza nel maneggio di materiali pesanti.

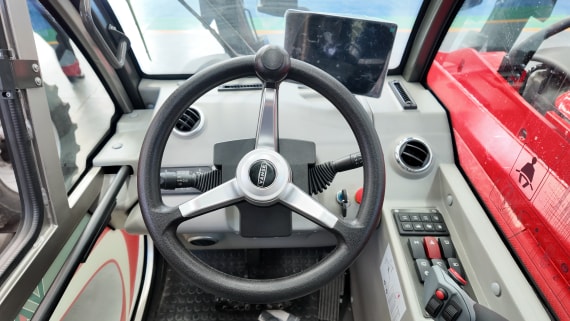

Volante e Pannello di Controllo
Volante ergonomico; schermo intelligente ad alta definizione che supporta diagnosi guasti e regolazione parametri; area pulsanti integrata con layout chiaro sul pannello destro.
Gruppo Motore
Motore diesel ad alta potenza, filtrazione aria di aspirazione ad alta efficienza, sistema di raffreddamento potenziato e filtrazione carburante di precisione assicurano un rifornimento pulito e migliorano la stabilità operativa del motore.

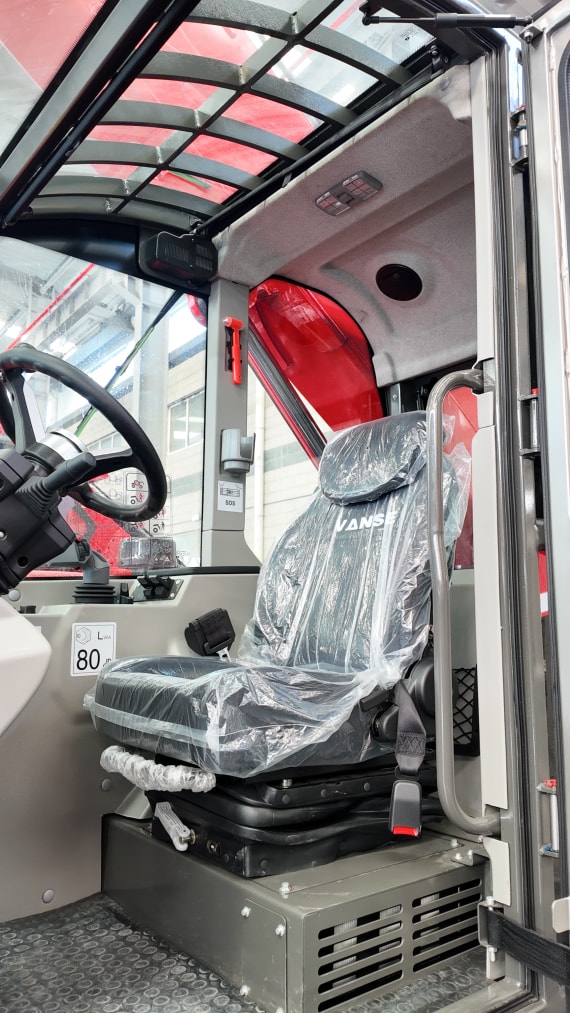

Cabina di Sicurezza Panoramica
La struttura a gabbia antivolting fornisce una barriera di sicurezza forte per l’operatore in condizioni estreme. Visione panoramica ultra-larga elimina angoli morti tipici delle cabine tradizionali; il sedile guida ha volante multifunzione con leve idrauliche integrate; sedile flottante standard ammortizzante assorbe efficacemente urti e sobbalzi.

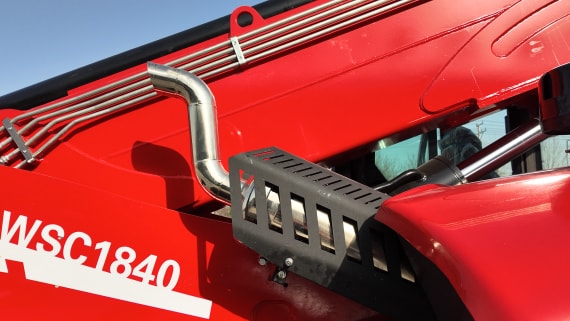

Gruppo Braccio Telescopico
Sistema idraulico di precisione, con blocco valvole idrauliche ad alta pressione integrato in cima e tubi olio resistenti all’usura. I tubi hanno manicotti antiusura, garantendo connessioni sicure e risposta idraulica precisa per estensione, ritrazione e sollevamento fluidi e senza intoppi.

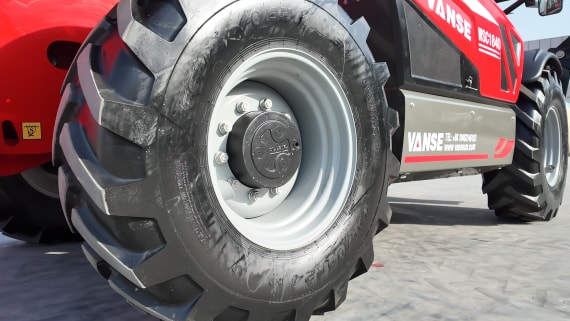

Struttura Telescopica Multi-Stadio
Utilizza pneumatici da ingegneria a grande battistrada con incavi profondi e forte aderenza, adatti a condizioni complesse come fango, ghiaia e altro, prevenendo slittamenti e incastramenti. Cerchioni rinforzati per forte capacità portante. Parafanghi curvi alle giunzioni proteggono la vernice e i componenti principali del veicolo.

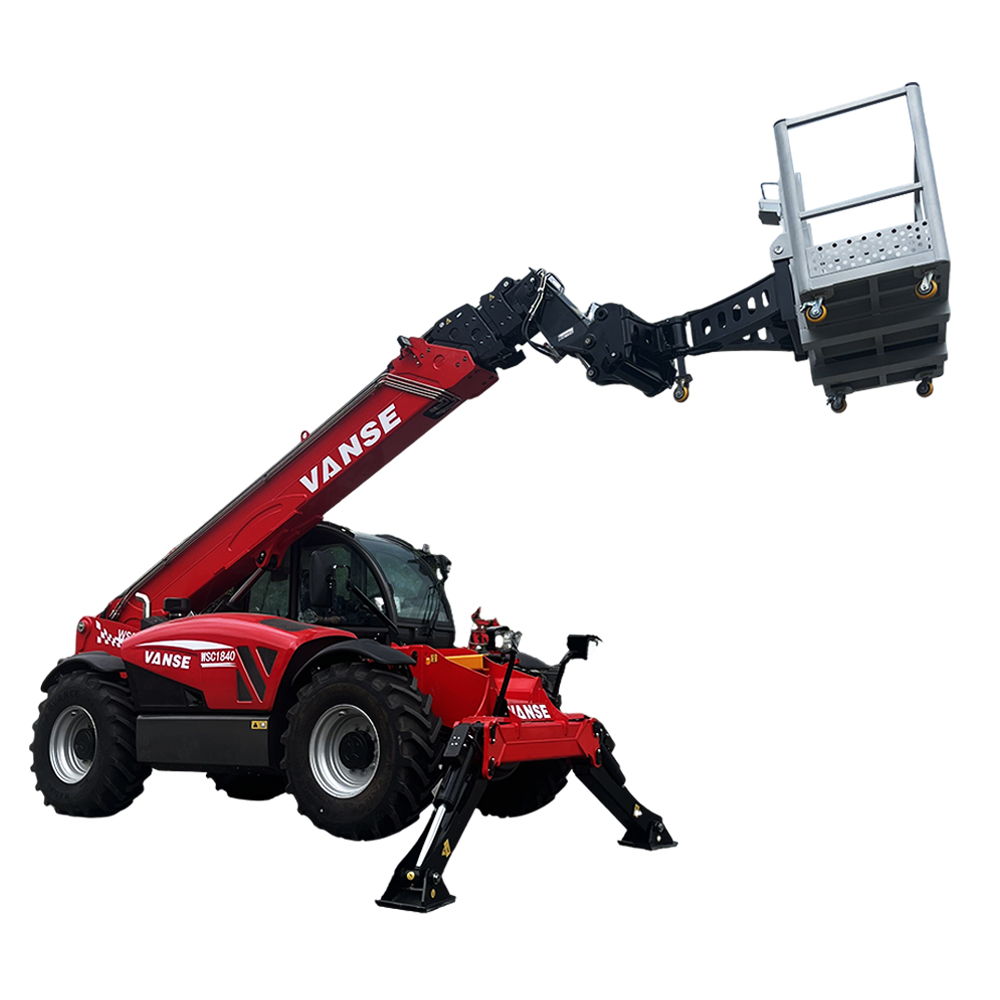

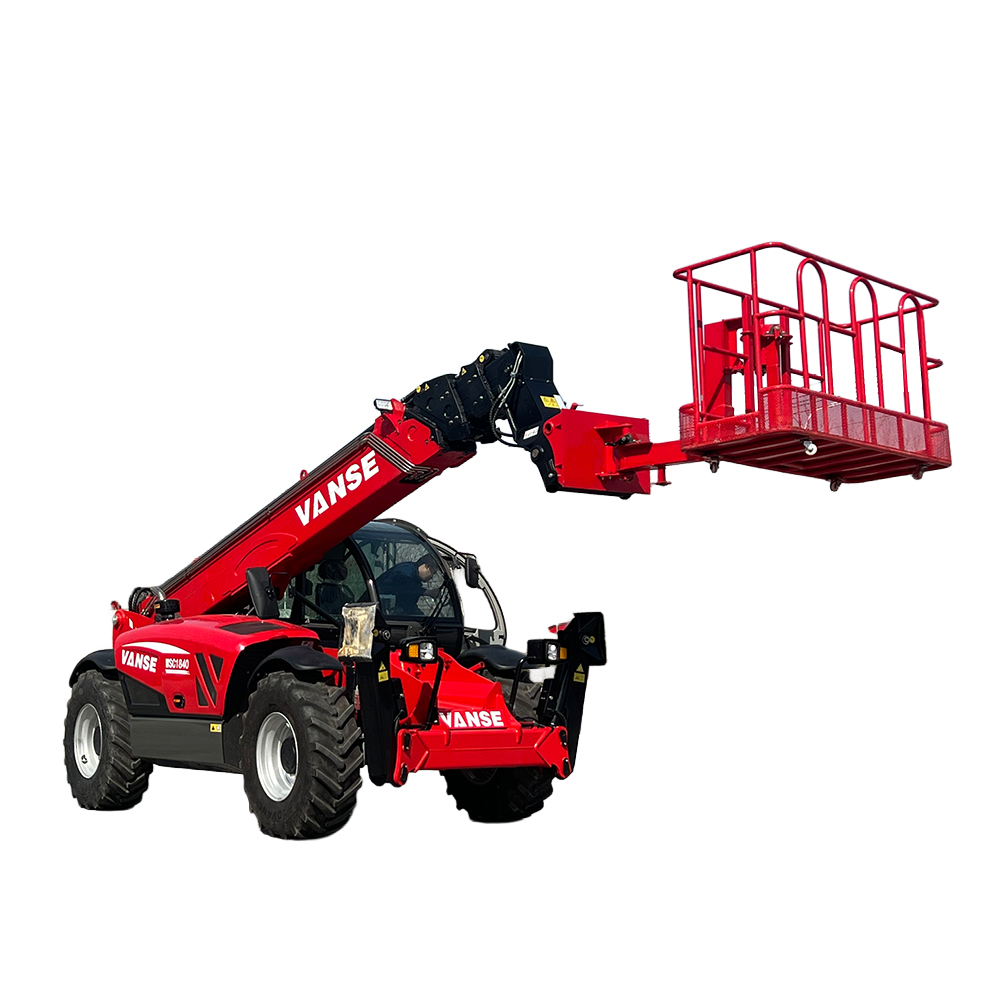

Il manipolatore telescopico a braccio VANSE 1840 da 18 metri soddisfa le esigenze di operazioni ad altissima quota e gravose. Con un carico nominale di 5 tonnellate e un'altezza massima di sollevamento di 18 metri (pari all'altezza di un edificio residenziale di 6 piani), ridefinisce gli standard per la movimentazione materiali in quota. È ampiamente impiegato in scenari gravosi come la costruzione di edifici alti, grandi impianti sportivi, carico/scarico in porti e banchine, e operazioni minerarie in altezza. Gestisce facilmente terreni complessi come fango, rocce e sabbia. Le dotazioni di sicurezza sono state potenziate in modo completo, inclusa cabina di sicurezza ROPS-FOPS Livello 2, sistema di allarme anti-ribaltamento e pesatura automatica, per una triplice protezione. In abbinamento a una visuale panoramica a 360°, mitiga integralmente i rischi operativi. Supporta il cambio rapido di oltre 30 attrezzi, consentendo funzioni quali carrello elevatore, sollevamento, scavatura e piattaforma aerea, realizzando pienamente il concetto di «una macchina, molteplici usi» e migliorando notevolmente l'efficienza complessiva negli scenari gravosi.
| Capacità | |
| Parametri | Specifiche |
| Capacità massima | 4000 kg / 8818 lb |
| Altezza massima di sollevamento | 17,6 m / 57,74 ft |
| Portata massima | 13,1 m / 42,98 ft |
| Forza di strappo (con benna) | 7500 daN / 16861 lbf |
| Capacità di sollevamento a massima altezza | 2500 kg / 5512 lb |
| Capacità di sollevamento a massima portata | 750 kg / 1653 lb |
| Dimensioni | |
| Parametri | Specifiche |
| Lunghezza complessiva (al carrello) | 6,3 m / 20,67 ft |
| Larghezza Complessiva | 2,42 m / 7,94 ft |
| Altezza complessiva | 2,7 m / 8,86 ft |
| Interasse | 3,07 m / 10,07 ft |
| Passo anteriore | 1,96 m / 6,43 ft |
| Altezza da terra | 0,43 m / 16,93 in |
| Angolo di ribaltamento | ±9° |
| Raggio di sterzata | 4,2 m / 13,78 ft |
| Pneumatico | 440/80R24 |
| Prestazioni (tempi ciclo) | |
| Azione | Intervallo tempi |
| Sollevamento braccio | 7,5 s – 17,5 s |
| Abbassamento braccio | 13,5 s – 23,5 s |
| Estensione braccio | 12,5 s – 22,5 s |
| Ritrazione braccio | 8 s – 18 s |
| Opzioni motore | |||
| Parametri | Cummins | Perkins | Yuchai |
| Modello | QSB3.9-C110 | 904J-E36TA | YCF36100-S500 |
| Capacità | 3,9 L (238 cid) | 3,62 L (221 cid) | 3,62 L (221 cid) |
| Metodo di raffreddamento | Raffreddamento ad acqua | Raffreddamento ad acqua | Raffreddamento ad acqua |
| Potenza massima | 81 kW / 2200 rpm (109 hp) | 74,4 kW / 2400 rpm (100 hp) | 74 kW / 2200 rpm (99 hp) |
| Coppia massima | 480 Nm (354 lb-ft) | 430 Nm (317 lb-ft) | 420 Nm (310 lb-ft) |
| Forza di trazione | 70,5 kN | 70,5 kN | 70,5 kN |
| Trasmissione e trazione | |
| Parametri | Specifiche |
| Velocità di Traslazione | 0-30 km/h (0-19 mph) |
| Capacità di Salita | 30° |
| Modalità di trazione | 4WD |
| Numero marce (Av/Ret) | 2/2 |
| Freno di stazionamento | Automatico |
| Freno di servizio | Freno in bagno d'olio |
| Capacità serbatoi | |
| Fluido | Capacità |
| Carburante | 140 L / 37,0 US gal |
| Olio idraulico | 180 L / 47,6 US gal |
| Specifiche forche | |
| Parametri | Specifiche |
| Forche (L x P x Sezione) | 1200x150x50 mm (47,24″x5,91″x1,97″) |
| Angolo di ribaltamento su | 16° |
| Angolo di ribaltamento giù | 11° |
| Peso | |
| Parametri | Specifiche |
| Peso macchina (con forche) | 12600 kg / 27778 lb |
